CILINDROS ESTANDAR ISO 15552, ESTANDARIZADOS A NIVEL MUNDIAL.
Tener una alta eficiencia en las líneas de producción llámese cualquiera, es primordial para entregar los mejores resultados, para ello se necesita de los mejores componentes en tu máquina, caso como lo son los cilindros neumáticos (actuadores).Para aplicaciones como sujeción, posicionamiento, empuje y elevación, es esencial contar con cilindros neumáticos de buena calidad para la presión requerida y debe diseñarse en el sistema. Los cilindros neumáticos son dispositivos mecánicos que transforman la energía potencial del aire comprimido en energía cinética, están compuestos por tres partes esenciales: camisa, embolo y vástago.
Los cilindros neumáticos se clasifican por la forma de realizar su trabajo y tipo de operación. En la industria se utilizan los siguientes tipos:
Cilindro neumático de efecto simple: son cilindros utilizados para operaciones limitadas, pues realizan el trabajo en un solo sentido y necesitan de un resorte para regresar el embolo interno. Su eficiencia es menor con respecto a otros tipos de cilindros neumáticos.
Cilindros neumáticos de doble efecto: este tipo de cilindros no necesita de un resorte interno, pues está diseñado para realizar el trabajo en ambos sentidos. Los cilindros de doble efecto tienen mayores aplicaciones en la industria además pueden hacer trabajos más precisos.

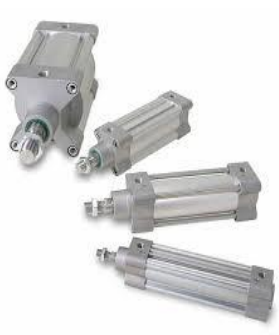

Cilindros estándar Serie P1F ISO 15552
Gama global de productos la serie P1F cumple con las especificaciones de la norma ISO 15552 estándar. Esto significa intercambiabilidad total a cualquier cilindro en cualquier parte del mundo. El P1F estará disponible en todo el extenso mundo organización Parker Hannifin.
Los cilindros P1F están disponibles en las dos versiones; simple y doble efecto y pueden configurarse desde los 32 mm hasta los 125mm de diámetro de vástago, 5 mm a 2500 mm de carrera, y tienen diseños para baja y alta temperatura, -40°C a 80°C y -10°C a 150°C respectivamente, cuentan con sensores de posición y amortiguamiento en ambas tapas para evitar los golpes en el accionar del cilindro, además de cuenta con una gran variedad de montajes.
Los cilindros P1F están disponibles en las dos versiones; simple y doble efecto y pueden configurarse desde los 32 mm hasta los 125mm de diámetro de vástago, 5 mm a 2500 mm de carrera, y tienen diseños para baja y alta temperatura, -40°C a 80°C y -10°C a 150°C respectivamente, cuentan con sensores de posición y amortiguamiento en ambas tapas para evitar los golpes en el accionar del cilindro, además de cuenta con una gran variedad de montajes.
Diseños de cilindros P1F
La serie P1F de cilindros ISO tiene 8 diseños para una alta variedad de aplicaciones y combinaciones, estos son los: P1FS, P1F-K, P1F-A, P1F-Q, P1F-T, P1F-N, P1F-L y P1F-H, con el fin de poder dar una solución en todas las aplicaciones de la industria.
El perfil K es una opción con doble vástago mientras que el S cuenta con un solo vástago, diseñados con pistón magnético utilizado para rango de temperatura estándar de -20 ° C a + 80 ° C. Utilizando tecnología compuesta interna para ahorrar peso y reduce el impacto de la energía cinética, al tiempo que garantiza el alto rendimiento y funcionalidad esperados para un cilindro ISO. Es de los cilindros más comunes y utilizados en la industria.
Perfil liso - P1F-A
Similar a la versión de perfil liso pero con variantes como el rango de temperatura de -20 ° C a + 60 ° C y velocidad media de hasta 0,5 m / s y máx. Frecuencia 1Hz.

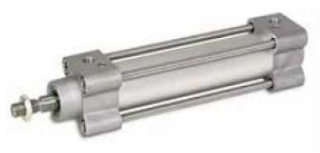

Estos cilindros están disponibles con simple y doble vástago, Cuenta con un diseño de tirantes para aplicaciones de servicio pesado, está hecho con un cuerpo redondo de aluminio-anonizado y tirantes en acero inoxidable.
Perfil liso Twin Rods - P1F-R, P1F-Q
Similar a la versión de perfil liso pero Twin Rods cuenta con vástagos gemelos, son especiales para aplicaciones no giratorias como manipulación y embalaje. El perfil P1F-R es de simple vástago mientras que el P1F-Q es de doble vástago.
Aplicaciones en la industria: Transporte
Alimenticia
Cementeras
Metal-mecánico
Empaque y embalaje de productos
Automatización de procesos de manufactura
Apertura de compuertas
Llenado de botellas
Transportadoras
Paletizadoras
Este artículo fue contribuido por Ricardo
Benitez, ingeniero especialista en hidráulica y neumática de la empresa MC
OLDER Veracruz. Contáctalo.
